Наплавочные прутки — что это и для чего применяются

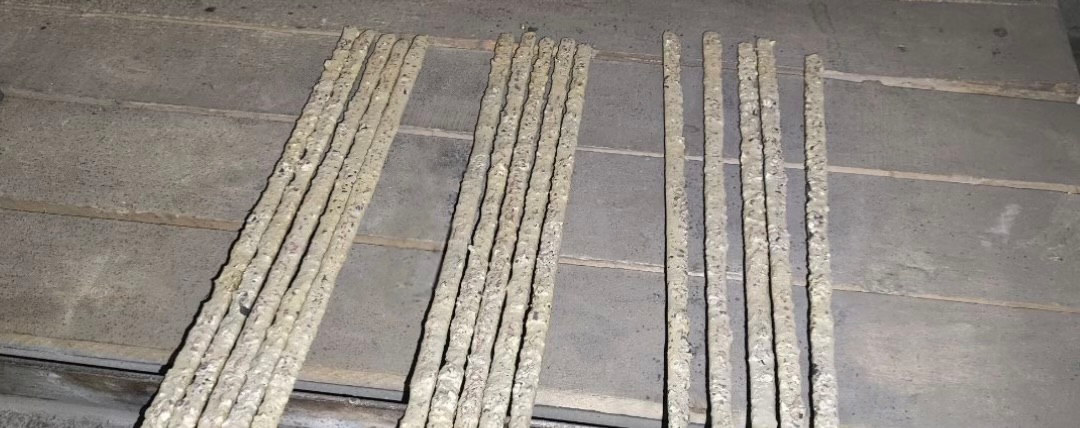

Латунная трубка, заполненная зёрнами карбида вольфрама (ВК). Используется для восстановления и усиления изношенных деталей методом наплавки. Сварщик наплавляет прутком изношенную кромку — латунь плавится, твёрдые зёрна карбида вольфрама вплавляются в поверхность детали.
Что это
- Латунная трубка, заполненная зёрнами карбида вольфрама (ВК).
- Применяется для восстановления и усиления изношенных деталей методом наплавки.
- При наплавке латунь плавится, а твёрдые зёрна ВК вплавляются в поверхность детали.
- Твёрдость зёрен карбида вольфрама — 1700–2400 HV. Это твёрже даже наплавки на биметаллических плитах.
Две версии состава
| Тип | Состав | Особенность |
|---|---|---|
| MIN (стандарт) | ≈66% карбид вольфрама / ≈34% латунь | Универсальное соотношение для большинства задач |
| MAX 70/30 (премиум) | 70% карбид вольфрама / 30% латунь | Больше карбида — твёрже, для самых жёстких условий |
Для чего применяется
Восстановление и усиление режущих кромок и деталей, которые изнашиваются от трения с абразивом и ударов: зубья ковшей, лемеха плугов, лапы культиваторов, диски борон, шнеки, буровой инструмент, ножи, долота.
Насколько увеличивается срок службы
Наплавленная кромка служит в несколько раз дольше, чем изношенная деталь без обработки — в 3–5 раз, в зависимости от типа абразива, нагрузки и толщины наплавленного слоя.
Точный показатель зависит от условий эксплуатации: материал (грунт, порода, зерно), наличие ударов, скорость работы. Для конкретной детали цифру уточняем после подбора фракции.
Фракции (размер зерна карбида) и применение
| Фракция | Тип | Применение |
|---|---|---|
| 0,4–1,6 мм | MAX 70/30 | Тонкая точная наплавка, ответственные кромки |
| 1,6–3,2 мм | MIN | Отвалы плугов, ножи косилок, шнеки, тонкие детали |
| 3,2–4,8 мм | MIN | Универсал: лемеха, лапы культиваторов, диски борон |
| 4,8–6,4 мм | MIN | Долота, зубья ковшей, тяжёлые условия |
| 6,4–8,0 мм | MIN | Грубый абразив, горнодобыча |
| 8,0–9,5 мм | MAX 70/30 | Буры, буровой инструмент, экстремальный износ |
Чем крупнее фракция — тем выше стойкость к грубому абразиву, но грубее поверхность.
Как наплавлять
- Газовая горелка (кислород-ацетилен) или TIG-сварка.
- Наплавка выполняется сварщиком заказчика на своей детали.
- Не перегревать поверхность — латунь должна плавиться и связывать зёрна карбида, а не выжигать их.
- Наплавлять тонкими равномерными слоями по изношенной кромке.
Нужен подбор фракции?
Опишите деталь и условия работы — подберём тип прутка (MIN или MAX 70/30) и фракцию, дадим рекомендации по режиму наплавки.
